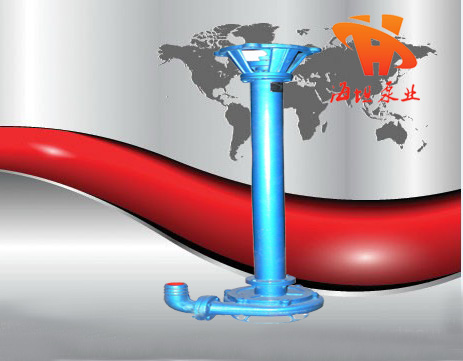

NL系列鑄鐵、304、316L、立式泥漿泵

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

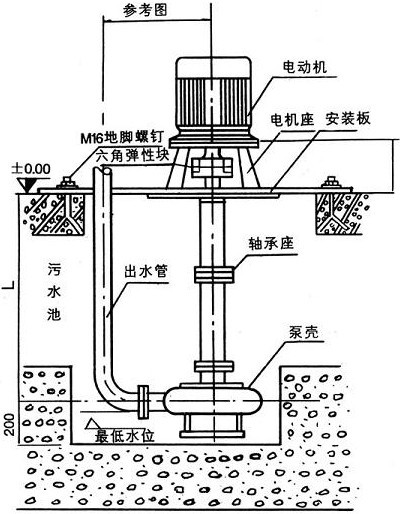

安裝示意圖：

安裝與拆卸：

(一)、拆卸
1、拆卸電鈄或面定板，出水管。
2、拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。
3、拆凼從動半聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。
4、拆卸泵座與支撐筒螺栓，使其分幵。
5、從軸上拆卸軸套與軸承。
(二)、安裝
1、對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。
2、骨架油封必須注滿黃油后放入泵座，再裝上軸承。
3、軸套內裝上0型密封圈后涂上黃油。
4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。
5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。
6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。
7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器

性能參數：

型號	轉速 n r/min	流量 Q m3/h	揚程 H m	效率 n %	電機功率 KW	立式泵全長 mm	機泵重量 kg
NL50-8 NL50A-8	1450	20-30	8-9	42	1.5	1310	63
NL50-12 NL50A-12	1450	25-38	12-14	41	3	1310	80
NL76-9 NL76A-9	1450	50-70	9-10	42	3	1350	90
NL65-16 NL65A-16	1450	50-60	15-18	42	5.5	1430	152
NL80-12 NL80A-12	1450	80-120	11-13	56	7.5	1430	145
NL100-16 NL100A-16	1450	80-100	15-17	61	15	1510	270
NL150-12 NL150A-12	1450	100-150	11-13	66	18.5	1690	350
NL150-16 NL150A-16	1450	120-180	15-20	68	22	1690	370

產品簡介：

NL系列泥漿泵系單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。NL系列泥漿泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針方向工作。總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。

型號意義：

泵長度規格：

型號長度	NL150-12 NL150A-12 NL150-16 NL150A-16	NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9	NL65-16 NL165A-16 NL80-12 NL80A-12	NL100-16 NL100A-16
泵長度 L (毫米）	650	470	710	710
	1300	1120	1190	1190
		1620	1910	1940
	/	2120	2410	2440
	/	2620	3130	3190
	/	3120	3630	3690
	/	3620	4350	4440
	/	4120	4850	4940
	/	4620	5570	5690
	/	5120	6070	6190
	/	3620	/	/

故障原因及排除方法：

現象

產生原因

排除方法

不

啟

動

與

運

轉

1、饋電線有斷路。

2、電壓太低。

3、兩個半聯軸器間無軸向間隙并卡死。

4、葉輪被雜物卡住。

5、葉輪與蝸殼緊貼。

6、螺帽脫落和平鍵損壞使葉輪打滑。

7、聯軸器平鍵損壞。

1、查看熔斷保險絲和接線，并更換之。

2、調高電壓或等電壓升高后再用。

3、調整兩個半聯軸器之間軸向間隙為0.5毫米。

4、排除雜物。

5、重新裝配，分離葉輪和蝸殼。

6、安裝平鍵與螺帽。

7、換裝平鍵。

超

負

荷

1、泵各部裝配不當，轉動困難，異物卡住。

2、同心度變動，軸承損壞，軸變形。

3、旋向相反。

4、揚程過低，流量過大。

1、重新裝配，取出異物。

2、修正零件，調換軸承。

3、變換電機旋向。

4、盡量避免長時間使用。

流

里

不

足

1、吸口被阻，泥潭糞坑欠深，泵吸不到泥糞。

2、輸泥管被阻。

3、電機轉速低于額定轉速。

4、葉輪打壞。

5、揚程過高，輸送過遠。

6、旅向相反。

7、泄漏較大。

8、葉輪上繞有雜物。、

9、介質太稠或供應量不路。

1、排除吸口阻檔物，移動泵，使蝸殼全部埋入泥漿糞水中。

2、檢査管道，取出阻檔物。

3、提高電機轉速。

4、調換葉輪。

5、減少揚程，縮短輸送距離。

6、改換電機旋向。

7、檢查泄漏原因，并更換引起泄漏的另件。

8、排除雜物。

9、沖稀介質，增大供應量。

噪

聲

與

震

動

1、葉輪與蝸殼磨擦。

2、軸承已損壞或少油。

3、泵軸與電機不同心，軸彎曲。

4、螺帽有松動。

5、蝸殼中有雜物。

6、工作液中有硬物。

7、吸口有空氣滲入。

8、汲送液體溫度過高。

1. 檢查泵的裝配并調整之。

2. 調換軸承或加油。

3. 調同心，校正軸。

4. 擰緊螺帽。

5. 排除雜物。

6. 控制進泵雜物尺度，加密濾網。

7. 深埋蝸殼。

8. 降低液體溫度。

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，NL系列立式泥漿泵性能參數、NL系列立式泥漿泵使用場合、NL系列立式泥漿泵材質要求、NL系列立式泥漿泵結構、NL系列立式泥漿泵安裝尺寸以及NL系列立式泥漿泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。

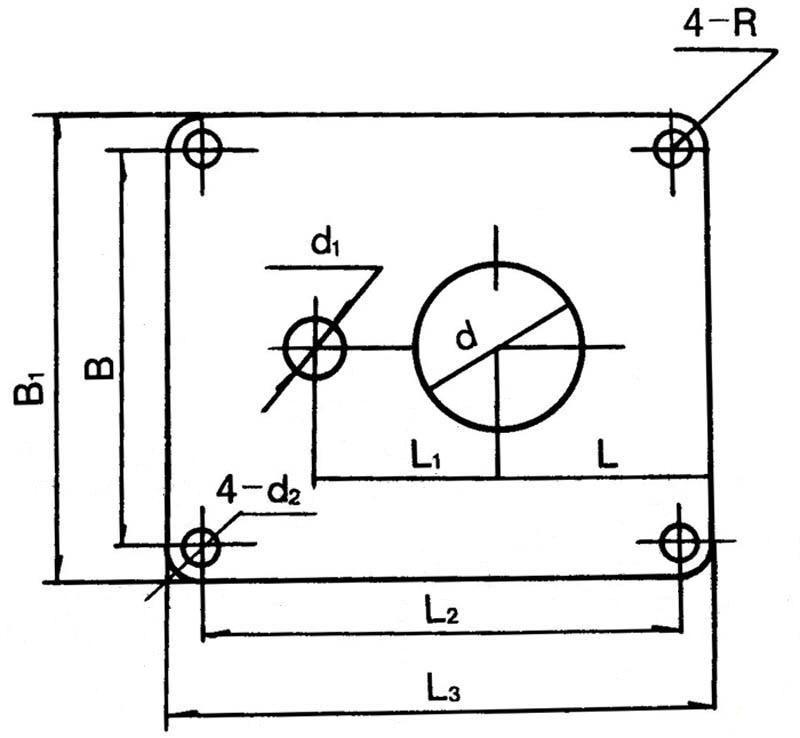

安裝盤尺寸圖：

型號/代號	L	L1	L2	L3	B	B1	d	d1	4-d2	4	δ
NL25-10	180	120	350	400	280	330	72	40	13	25	6
NL50-8	255	230	590	650	490	550	215	70	18	30	8
NL80-9 NL50-12 NL76-9	255	230	590	650	490	550	258	80 70 70	18	30	10
NL65-16 NL80-12 NL50-24	255	285	690	750	590	650	175	70 110 70	18	30	12
NL100-16 NL100A-16	380	350	920	1000	820	900	226	115 70	18	40	14

結構圖：

序號	型式/另件名稱	NL,NLF,NW
序號	型式/另件名稱	編號	數量	備注
1	網罩	1	1
2	葉輪螺母	2	1
3	葉輪	3	1
4	泵殼	4	1
5	泵座	5	1
6	0型圈	6	1	改進型用機械密封
7	油封	7	4	改進型用機械密封
8	軸套	8	1	改進型用機械密封
9	出水彎頭	9	1
10	泵軸	10	1
11	軸承	11	2
12	從動聯軸器	12	1
13	主動聯軸器	13	1
14	聯接筒	14	1
15	軸承座	15	2
16	聯接軸	16	1
17	支撐筒	17	2
18	軸承蓋	18	1
19	從動聯軸器	19	1
20	電機座	20	1
21	電機座C	21	1	帶固定板用
22	主動聯軸器	22	1
23	電動機	23	1
24	彈性塊	24	1
